HC電動葫蘆

產品介紹

外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快，可連續使用,效率達40%。整體密閉式結構,可使用在化工廠、電鍍廠等地方.

      磅磁剎車:最新設計的磁力產生器,其特性為產磁?？稍陔娫辞袛嗟耐瑫r間剎車,保證吊重時剎車絕對確保安全。極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全. .

      鏈條:采用進口FEC80超級加熱處理合金鋼鏈條。在雨水、海水、化學品及其他惡劣狀況下使用安全無慮。吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360*旋轉 ,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。

      變壓器: 24V/36V變壓裝置。操作時,萬-漏電，可防止意外事故發生，下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。

      逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。

按鈕開關:使用防水按鈕開關。

產品參數

HC、HM型系列電動葫蘆技術性能和外形尺寸參數（16T-80T）
型號				HC型 HM型
起重量	噸			16T											20T
起升高度	米			9	12	16	18	20	24	30	35	40	45	48	9	12	16	18	20	24
起升速度	米/分			3.5(3.5/0.35)											（3.5/0.3） (4/0.4)
運行速度	米/分			20											20
鋼絲繩	繩直徑	毫米		17.5											20
	絲直徑	毫米		0.7											0.9
	結構形式			6×37+1											6×37+1
工字梁軌道型號（GB76-88）				50a-63c											50a-63c
環形軌道最小半徑		米		3				3.5			4.6				3		3.5		4.6
起升電動機	型號			ZDX62-6（ZD52-4）											ZDX62-6（ZD52-4）
	容量	千瓦		13 13/1.5											18.5 18.5/3.0
	轉速	轉/分		920(1400)											920(1400)
	相數			3											3
	電壓	伏		380											380
	電流	安培		40											40
	頻率	周/秒		50											50
運行電動機	型號			ZDY22-4(ZDY21-4)											ZDY21-4
	容量	千瓦		0.8×2											0.8×4
	轉速	轉/分		1380											1380
	相數			3											3
	電壓	伏		380											380
	電流	安培		2.4×2											2.4×2
	頻率	周/秒		50											50
工作類型及機構級別				中級M3											輕級M6

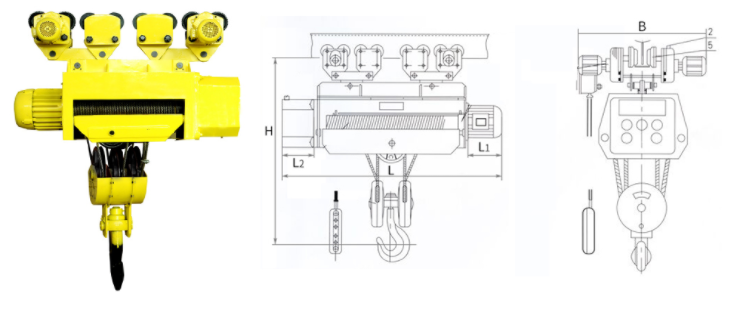

基本尺寸±2%	H		毫米	1650											3385
	L1			470											470
	L2			396.5											396.5
	L	C		1685	1794	1938	2010	2083	2227	2444	2625	2800	2986	3094	1920	2038	2280	2368	2500	2720
		M		1700	1809	1953	2025	2098	2242	2459	2640	2815	3001	3109	1935	2053	2295	2383	2515	2735
	m			895	1004	1148	1120	1293	1437	1654	1835	2010	2116	2304	1130	1248	1490	1578	1710	1930
	n			400											400
	h			435											435
	φ			37											37
	B			1058											1058
	E			2265											2265
	F			637											860
總量 ±15%	C		公斤	1985	2150	2200	2320	2400	2510	2550	2650	2850	3030	3160	2450	2950	3156	3356	3500	3750
	M			2185	2350	2400	2500	2600	2720	2850	2930	3050	3210	3330	2750	3250	3456	3656	3800	4050
	C固			1635	1760	1890	2030	2100	2230	2420	2540	2650	2410	2930	1950	2450	2656	2856	3000	3250
	M固			1835	1960	2090	2230	2340	2430	2600	2700	2850	2910	3000	2250	2750	2956	3156	3300	3550

HC、HM型系列電動葫蘆技術性能和外形尺寸參數（16T-80T）
型號				HC型 HM型
起重量	噸			25T						32T						50T						80T
起升高度	米			9	12	16	18	20	24	9	12	16	18	20	24	9	12	16	18	20	24	9	12	16	18	20	24
起升速度	米/分			2.4/0.24 (3/0.3)						2.4/0.24 (3/0.3)						2.4/0.24						2.4/0.24
運行速度	米/分			20
鋼絲繩	繩直徑	毫米		20						26						26						26
	絲直徑	毫米		0.9						1.7						1.7						1.7
	結構形式			6×37+1						6×19+1						6×19+1						6×19+1
工字梁軌道型號（GB76-88）				50a-63c						50a-63c
環形軌道最小半徑		米		3		3.5		4.6
起升電動機	型號			ZDX62-6（ZD52-4）						ZDX62-6						ZDX62-6						ZDX62-6
	容量	千瓦		18.5 18.5/3.0						18.5 18.5/3.0						18.5 18.5/3.0						18.5 18.5/2.0
	轉速	轉/分		920(1400)						920						920						920
	相數			3						3						3						3
	電壓	伏		380						380						380						380
	電流	安培		40						40						40						40
	頻率	周/秒		50						50						50						50
運行電動機	型號			ZDY21-4						ZDY21-4
	容量	千瓦		0.8×4						1.5×4
	轉速	轉/分		1380						1380
	相數			3						3
	電壓	伏		380						380
	電流	安培		2.4×2						2.4×2
	頻率	周/秒		50						50
工作類型及機構級別				輕級M6						輕級M3						輕級M3						輕級M3
基本尺寸±2%	H		毫米	3385
	L1			470						470						470						470
	L2			396.5						396.5						396.5						396.5
	L	C		2060	2280	2412	2566	2830	3116	2048	2264	2553	2697	2842	3131	2300	2571	2932	3113	3293	3654	2300	2571	2932	3113	3293	3654
		M		2075	2295	2427	2581	2845	3131	2063	2279	2568	2712	2857	3146	2315	2586	2947	3128	3308	3669	2315	2586	2947	3128	3308	3669
	m			1270	1490	1622	1776	2040	2326	1258	1474	1763	1907	2050	2341	1510	1781	2142	2323	2503	2864	1510	1781	2142	2323	2503	2864
	n			400						400						400						400
	h			435						435						435						435
	φ			37						50						50						50
	B			1058
	E			2265						2265						2265						2265
	F			980						860						980						980
總量 ±15%	C		公斤	2600	2800	3000	3300	3500	3900	3200	3406	3712	3918	4124	4330
	M			2900	3100	3300	3600	3800	4200	3500	3706	4012	4218	4421	4630
	C固			2100	2300	2500	2800	3000	3400	2600	2806	3112	3318	3524	3730	5460	5920	6380	6820	7280	7860	5460	5920	6380	6820	7280	7860
	M固			2400	1600	2800	3100	3300	3700	2900	3006	3312	3518	3724	3930	5860	6320	6780	7220	7680	8266	5860	6320	6780	7220	7680	8266
